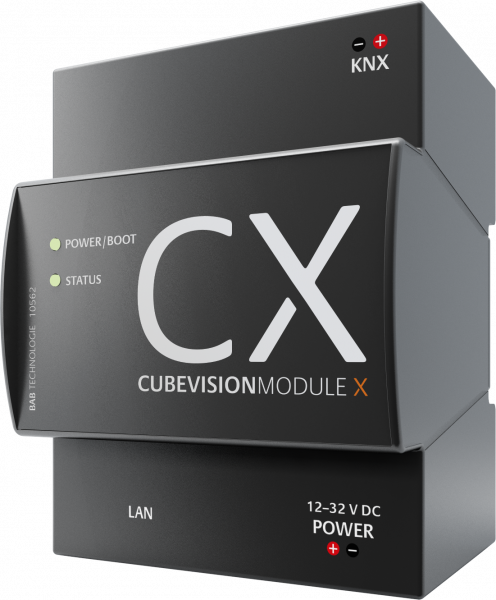

CUBEVISIONMODULE X

Description

Le CUBEVISIONMODULE X est une solution professionnelle qui combine dans un seul appareil une visualisation KNX CUBEVISION et un passerelle IoT / APPMODULE.

Il permet de visualiser et commander une installation KNX depuis un navigateur Web tout en intégrant des appareils et services IoT grâce aux applications disponibles dans le BAB APPMARKET.

Principales fonctions

• Visualisation CUBEVISION 2 intégrée
• Passerelle KNX ↔ Ethernet
• Fonction KNXnet/IP Tunnelling
• Fonction KNXnet/IP Router
• Intégration des applications BAB APPMARKET
• Connexion de systèmes IoT à KNX
• Éditeur de visualisation directement dans le navigateur
• PROJECT MANAGER pour gérer les projets ETS et CUBEVISION
• Conversion automatique d’un projet ETS en visualisation CUBEVISION
• Intégration des appareils IoT par Drag & Drop
• Import d’icônes SVG personnalisées
• Création de scènes et fonctions avec le Smart Function Creator
• Visualisation automatiquement adaptée aux différentes tailles d’écran
• Accès depuis smartphone, tablette, PC ou écran tactile
• Plug & Play VPN by HOOC disponible
• CUBEVISION 2+ inclus gratuitement dans l’appareil.

Intégration Smart Home

Le CUBEVISIONMODULE X permet d’intégrer différents appareils et services Smart Home dans une installation KNX.

Selon les applications disponibles dans le BAB APPMARKET, il est notamment possible d’intégrer :

• Philips Hue
• SONOS
• DoorBird
• stations de recharge Mennekes
• Amazon Alexa
• autres systèmes IoT compatibles.

Les appareils intégrés peuvent ensuite être commandés directement depuis la visualisation KNX.

Visualisation CUBEVISION

La visualisation CUBEVISION fonctionne directement dans un navigateur Web moderne.

Le système adapte automatiquement l’affichage à l’appareil utilisé, du smartphone jusqu’au PC ou panneau tactile. Le Smart Function Creator permet également de créer des scènes, horloges et fonctions directement dans la visualisation.

PROJECT MANAGER

Le PROJECT MANAGER permet de gérer au même endroit :

• les projets ETS ;
• les projets CUBEVISION ;
• les utilisateurs ;
• les bases de données de données à long terme ;
• les images d’arrière-plan ;
• les icônes personnalisées.

Avec les projets ETS compatibles, la visualisation peut être générée automatiquement à partir de la structure du bâtiment et des adresses de groupes.

Caractéristiques techniques

• Référence : 10562
• Type : CUBEVISIONMODULE X KNX
• Alimentation : 12–32 V DC
• Consommation typique : environ 160 mA à 24 V DC
• Puissance absorbée : ≤ 4 W
• Raccordement alimentation : borne à vis
• Ethernet : RJ45
• KNX : Twisted Pair
• Montage : boîtier modulaire REG, 4 TE
• Dimensions : 72 × 90 × 63 mm
• Boîtier : plastique
• Indice de protection : IP20
• Température de fonctionnement : –5 à +35 °C
• Humidité relative : 5 à 80 %, sans condensation.

Configuration

La configuration s’effectue à partir d’un navigateur Web.

Les paramètres d’usine du CUBEVISIONMODULE X 10562 sont :

• Adresse IP : 192.168.1.243
• Nom d’hôte : cx.local
• Utilisateur : admin
• Mot de passe : admin

⚠️ Ces identifiants sont ceux d’usine et doivent être modifiés lors de la mise en service.

Contenu de la livraison

• 1 × CUBEVISIONMODULE X
• 1 × documentation et programmes auxiliaires

L’alimentation 12–32 V DC n’est pas comprise dans la livraison.

Résumé commercial

CUBEVISIONMODULE X – Référence BAB TECHNOLOGIE 10562 : la combinaison intelligente d’une visualisation KNX professionnelle et d’une passerelle IoT. Visualisez, commandez et intégrez les équipements Smart Home depuis une interface unique, moderne et adaptée à tous les appareils.
