DATALOGGER KNX/TP

Description

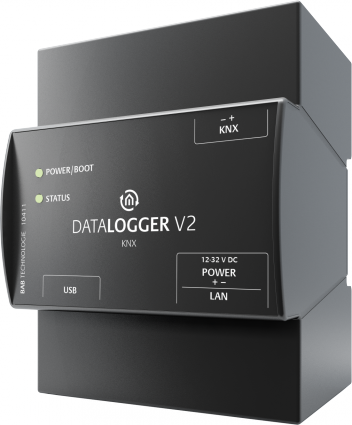

DATALOGGER V2 KNX/TP

Le DATALOGGER V2 KNX/TP est une solution professionnelle destinée à l’enregistrement, l’analyse et la surveillance des données KNX. Installé sur rail DIN, il enregistre les télégrammes KNX en temps réel dans une base de données MySQL et permet leur exploitation ultérieure.

Le DATALOGGER peut recevoir les données directement via KNX/TP ou KNXnet/IP. Grâce à son serveur KNXnet/IP intégré, il assure également une fonction de routeur IP KNX, tout en permettant la surveillance des participants KNX et IP.

Principales fonctions

• Enregistrement en temps réel des télégrammes KNX
• Enregistrement dans une base de données MySQL
• Communication via KNX/TP ou KNXnet/IP
• KNXnet/IP Router intégré
• Surveillance des participants KNX et IP
• Statistiques des télégrammes KNX
• Surveillance des adresses physiques et des adresses de groupe
• Import des informations du projet ETS pour structurer automatiquement la base de données
• Export des données aux formats CSV et XLS
• Export manuel ou automatique des données
• Envoi programmé des données par e-mail
• Export vers un SDMODULE via USB
• Interface Web pour la configuration et l’analyse
• Possibilité d’utiliser une base de données MySQL externe pour de gros volumes de données

Applications

Le DATALOGGER V2 est particulièrement adapté à la surveillance et à l’analyse des installations KNX.

Il permet notamment de :

• analyser le trafic KNX ;
• rechercher des événements et anomalies ;
• surveiller la charge du bus ;
• contrôler la communication avec certains participants ;
• conserver un historique des télégrammes ;
• exporter les données pour une analyse ultérieure.

Il constitue ainsi un outil intéressant pour la mise en service, le diagnostic, la maintenance et l’optimisation des installations KNX.

Caractéristiques techniques

• Référence : 10411
• Communication KNX : KNX/TP
• Communication réseau : Ethernet RJ45
• KNXnet/IP : serveur et fonction routeur IP intégrés
• Interfaces : KNX/TP, Ethernet RJ45, 2 × USB 2.0
• Mémoire interne : 8 GB eMMC selon la documentation actuelle du produit
• Capacité d’enregistrement : jusqu’à 18 millions de télégrammes
• Alimentation : 12–32 V DC
• Consommation typique : 300 mA à 12 V DC
• Puissance absorbée : ≤ 5 W
• Montage : boîtier modulaire sur rail DIN, 4 TE
• Dimensions : 72 × 90 × 63 mm
• Indice de protection : IP20
• Température de fonctionnement : –5 à +35 °C
• Humidité relative : 5 à 80 %, sans condensation

Contenu de la livraison

• 1 × DATALOGGER V2 KNX
• Documentation de mise en service

Solution professionnelle BAB TECHNOLOGIE pour l’enregistrement, l’analyse et la surveillance des installations KNX.
